BMB-ZJC微機型絕緣監察裝置是我公司針對電力直流系統開發的絕緣狀況及饋線開關狀態在線監測設備，可實現直流系統母線對地電壓、正(負)母線對地絕緣電阻、交流串入電壓和支路對地單邊、雙邊、平衡、不平衡絕緣電阻測量，絕緣下降時，報警并將告警信息上傳至上位機，開關狀態檢測、顯示、報警、故障信息上傳等功能；支持本地顯示。本裝置性能可靠，功能完善，人機界面友好，廣泛應用于電力、石油、化工、鐵路、煤炭等行業的發電廠和變電站。

1.1 系統組成

設備名稱	規格型號	功能簡述
監控主機	BMB-ZJC	藍色240*64點陣LCD， 按鍵式監控器
絕緣檢測模塊	BMB-JYJC-64	檢測2段母線絕緣，64路支路絕緣
絕緣檢測模塊	BMB-JYJC-32	檢測2段母線絕緣，32路支路絕緣
開關量模塊	BMB-KGL-64	檢測64路開關量輸入，8路開關量輸出（選配）


  監控主機管理所有的BMB-JYJC絕緣檢測模塊模塊、BMB-KGL開關量模塊。從機采集本地BMB-JYJC絕緣檢測模塊、BMB-KGL開關量模塊的信息

1.2 功能簡介

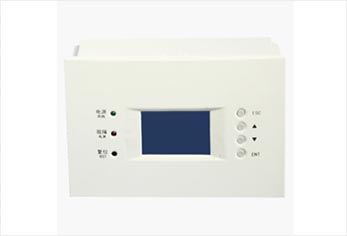

1、BMB-ZJC 監控主機
顯示器采用240*64圖形點陣、藍色背光LCD。
漢字菜單顯示,按鍵式操作，可方便設置參數和查詢信息。
上位機通信接口RS485、RS232；通信協議CDT、MODBUS。
實時時鐘顯示，斷電后時鐘正常運行。
可存儲200條歷史故障、30條當前故障，斷電后信息不丟失。
支持中英文界面顯示。
2、 BMB-JYJC-64 絕緣檢測模塊
檢測2段母線絕緣。
檢測64路支路絕緣。
3、 BMB-JYJC-32 絕緣檢測模塊
檢測2段母線絕緣。
檢測32路支路絕緣。
4、 BMB-KGL-64開關量模塊
檢測64路開關量輸入。
8路開關量輸出。
1.3 使用環境
環境溫度不低于-5℃，不高于+40℃，設備存儲的環境溫度允許為-10℃~+60℃。
環境最大相對濕度不超過90%（環境溫度25℃）。
運行地點無導電塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸汽。
在室內場合下使用。
如有特殊要求請在定貨時提出，以保證本產品能夠可靠運行。
1.4 配置型號說明：
監測最大路數：Ⅰ型：32路、Ⅱ型：64路、Ⅲ型：96路、 Ⅳ型128路等
